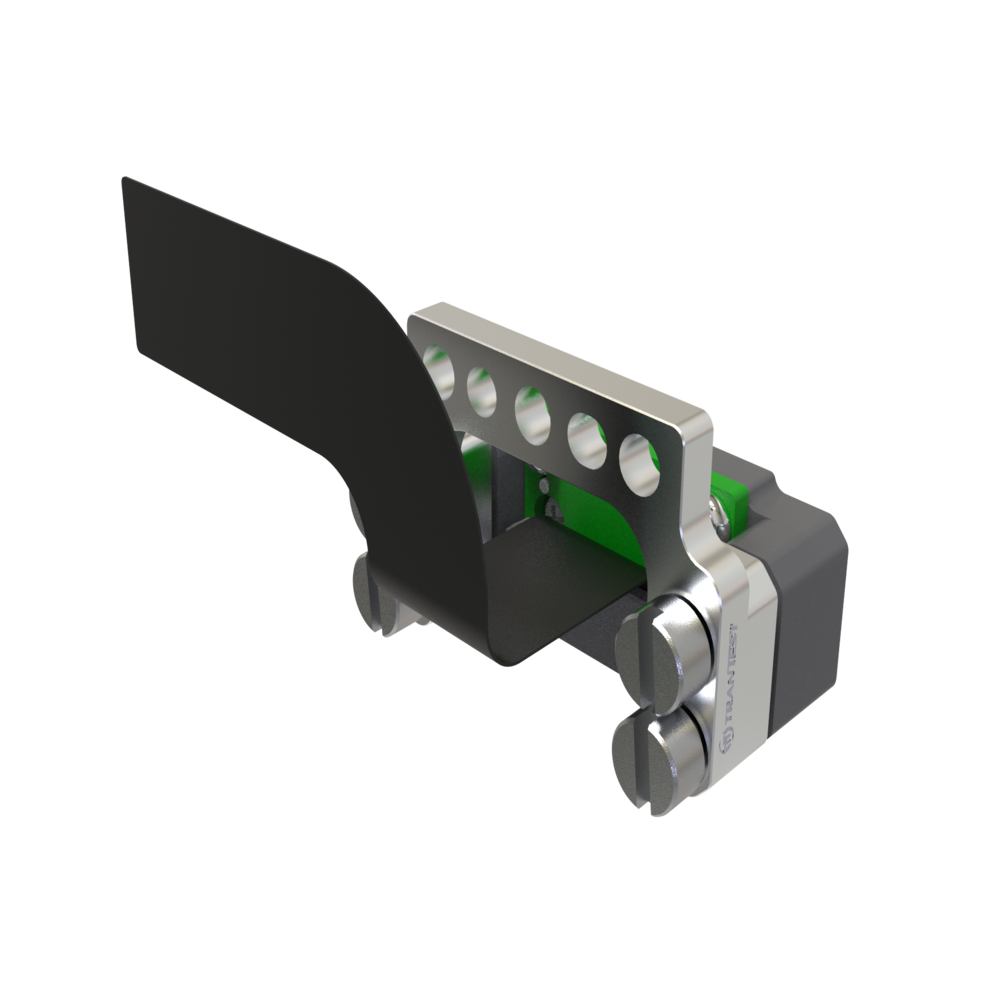

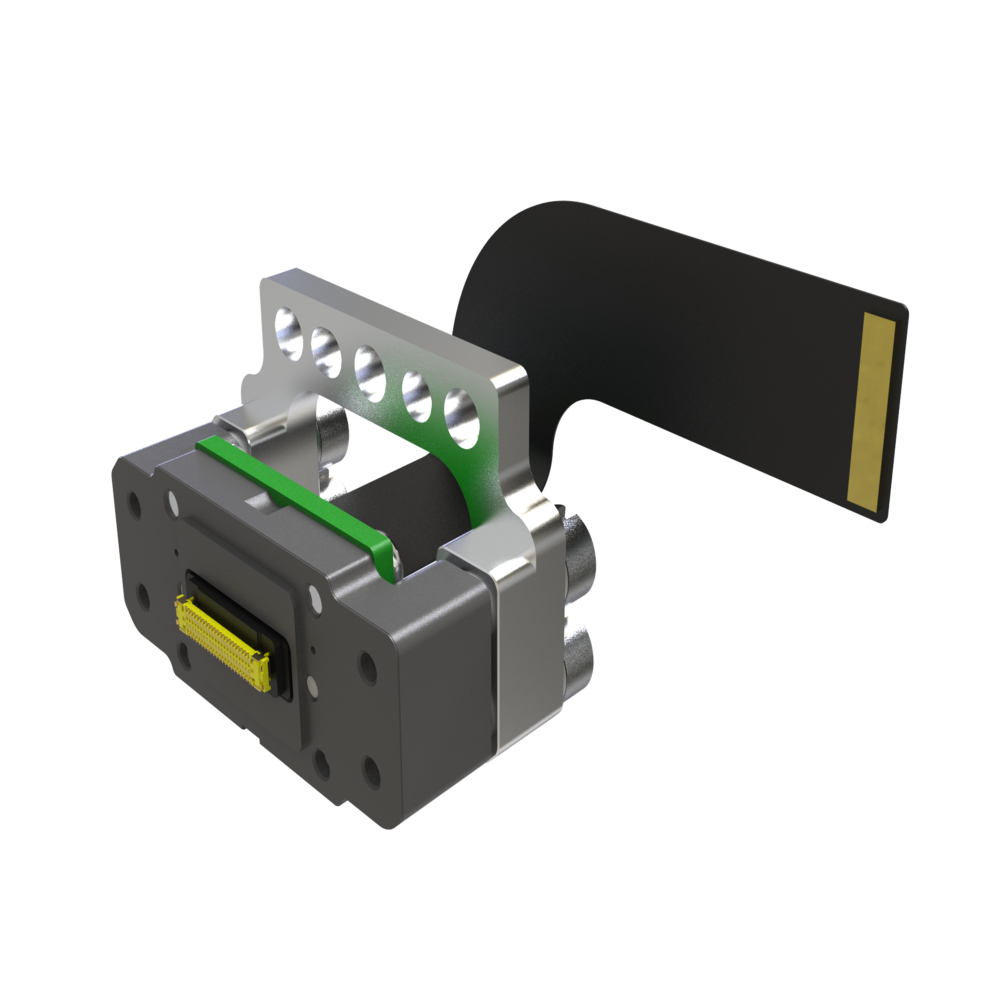

板對板連接器微針模組

微米探針

倚強的板對板連接器微針模組為板對板連接器提供探測接口，將傳統的專用分線板轉變為用於直流電平、模擬信號和射頻信號(高達 10 GHz)的定制平台。倚強的連接器微針模組不僅有助於降低測試成本，還可以通過優化與連接器的接觸來提供更高的測試效率。

特點

精準對位
客製化設計
易於安裝
低成本和高生命週期

規格

連接器類型	All kinds of connector
接點間距	≥ 0.175mm
阻抗	< 50mΩ (Pitch dependent)
溫度	-40 ~ 85℃
電流額定值	0.5 ~ 2A

優勢

能依據連接器特性適配探針型號
高穩定性的結構設計與優異的生命週期
透過與連接器接觸的優化達成更高的測試效率

1.3+

1.0

0.8

0.7

0.6

0.5

0.4

0.3

0.175

0.13

Pogo Pin

Pogo Blade

Wire Probe

實際案例

案例A: SiP+FPC

DUT Size:
≈ 38*64 mm (Include FPC)
≈ 32*34 mm
Pitch: ≈ 0.175
Numbers of Pogo Block: 7 pcs (Pin & Blade)
Pogo pins on every Pogo Block: 10~64 Pin

案例B: SiP Testing

DUT Size: ≈ 40*40 mm
Pitch: 0.35 mm
Numbers of Pogo Block: 6 pcs
Pogo pins on every Pogo Block: 8~ 34 pin

案例C: Coaxial pogo block

DUT Size: ≈ 10.5*40.5 mm
Pitch: 0.35 mm
Numbers of Pogo Block: 2 pcs
Pogo pins on every Pogo Block: 8 ~ 10 pin
RF S-para @ 10GHz:
Insertion loss <6db (Include DUT)
VSWR < 1.33
Isolation < -40dB
