仿型微針插座

微米探針

在IC半導體封裝和SIP(System-in-Package), 倚強科技在設計Socket方面擁有豐富的經驗,適用於工程表徵到批量生產。以滿足各種測試條件與需求, 我們的Socket是由多種材料製成, 其中包含高性能工程塑膠和鋁件。

優勢

  • 內建彈簧之壓塊 – 提供DUT精準的壓力
  • 浮動載盤 - 提供精準對位的設計
  • 急停裝置 - 消除對DUT潛在的損壞
  • 安裝版 & 加強件 - 可選擇用於機械加固的套件

規格

封裝類型各式封裝類型
(SIP, SOP, SSOP, TSSOP, BGA, QFN, QFP, LGA, etc.)
接點間距≥ 0.30mm
阻抗< 100mΩ 或更少
類型 (性能)
  1. 壓扣式
  2. 旋鈕式
  3. 自動化&屏蔽式
  4. 高頻
類型 (可靠性)可靠性驗證(REL)
溫度-40 ~ 85℃
電流額定值0.5 ~ 2A

特點

  • 自平衡彈性壓塊組件
  • 客製化模組以符合DUT特性
  • 彈性探針配置
  • 低成本高生命週期測試方案

應用領域

SIP (System-in- Package)
適用於各式異變形封裝SIP

IC Package
QFP / QFN / SOP / SON / BGA / LGA

  • 適用於主流 IC 封裝尺寸
  • 具客製化能力以符合特殊規格
插座比較

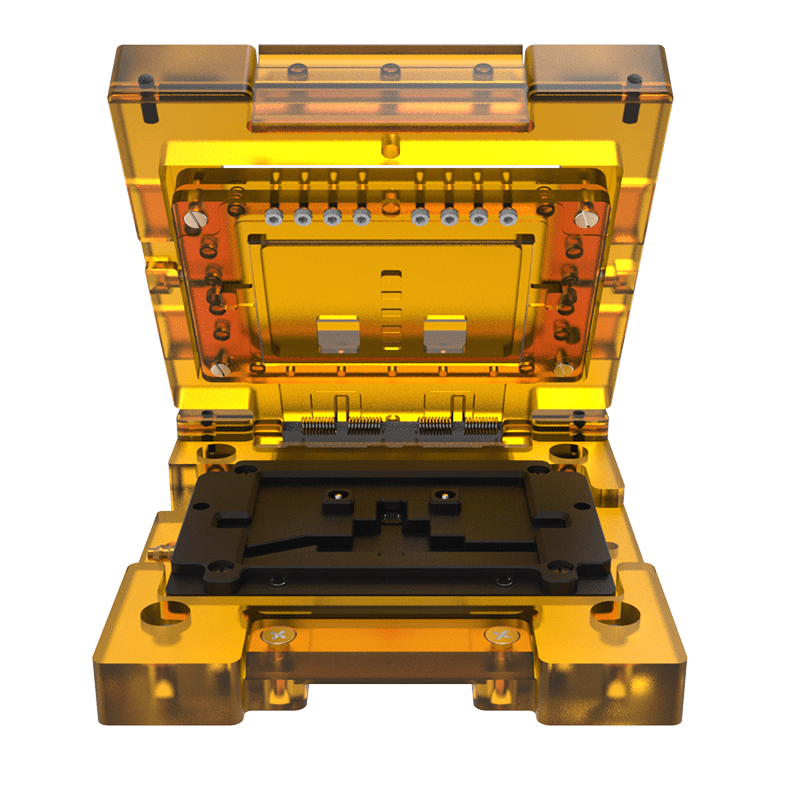

壓扣/旋鈕

表現
  • 模組化設計,搭載高性能彈簧針達到穩定性生產、驗證使用
  • 依測試需求,可裝載散熱鰭片,增強散熱、導熱之性能
  • 依測試需求,可裝載較多數量的探針滿足測試要求
可靠度
  • 搭載特殊彈簧針在惡劣條件下進行可靠性測試使用
  • 使用環境:鹽霧/高濕/高低溫衝擊/冷熱存儲
  • 各工件使用特殊材質與特殊表面處理工藝
  • 降低DUT包覆面積來確保裸露於測試環境

Automated& shielding

表現
  • 模組化Socket 搭載高性能高頻彈簧針達到高穩定性、DUT信號屏蔽用途使用
  • 依測試需求,上下微型shielding box配合控制板可實現RF段(校准;綜測;WiFi) 功能全自動測試。
  • 屏蔽性: 2.4GHz ≥ 55dB; 5GHz ≥ 40dB
表現
  • 搭載特殊彈簧針在惡劣條件下進行可靠性測試使用
  • 使用環境:鹽霧/高濕/高低溫衝擊/冷熱存儲
  • 各工件使用特殊材質與特殊表面處理工藝
  • 降低DUT包覆面積來確保裸露於測試環境

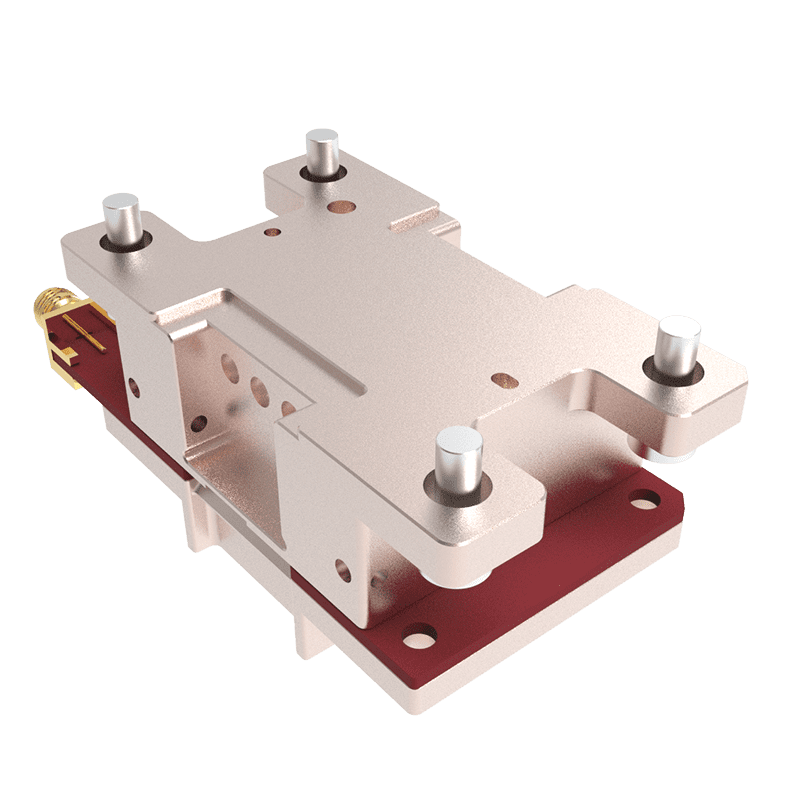

高頻

表現
  • 模組化Socket 搭載高性能高频彈簧針達到DUT RF信号傳遞與生產測試使用
  • 依測試需求選擇非金屬性材質結構件,以降低信號干擾。
  • 可加裝高壓氣管增加散熱功效
可靠度
  • 搭載特殊彈簧針在惡劣條件下進行可靠性測試使用
  • 使用環境:鹽霧/高濕/高低溫衝擊/冷熱存儲
  • 各工件使用特殊材質與特殊表面處理工藝
  • 降低DUT包覆面積來確保裸露於測試環境
