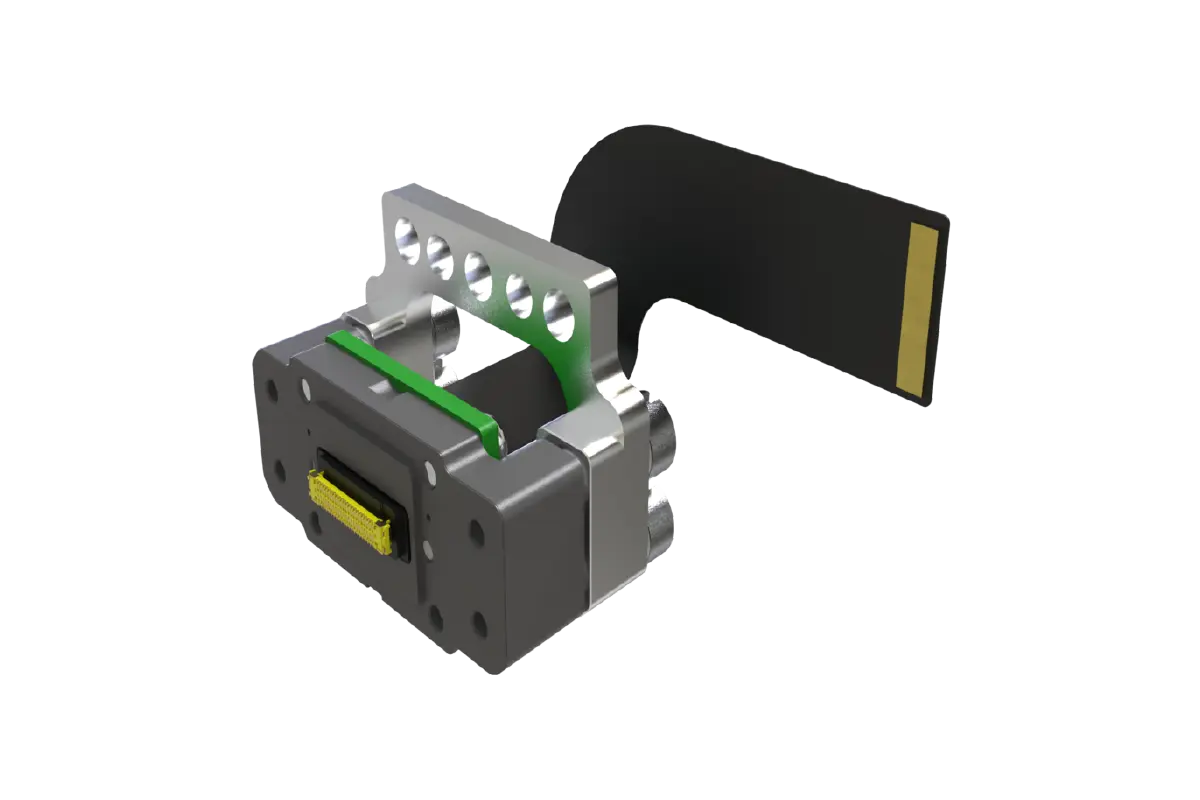

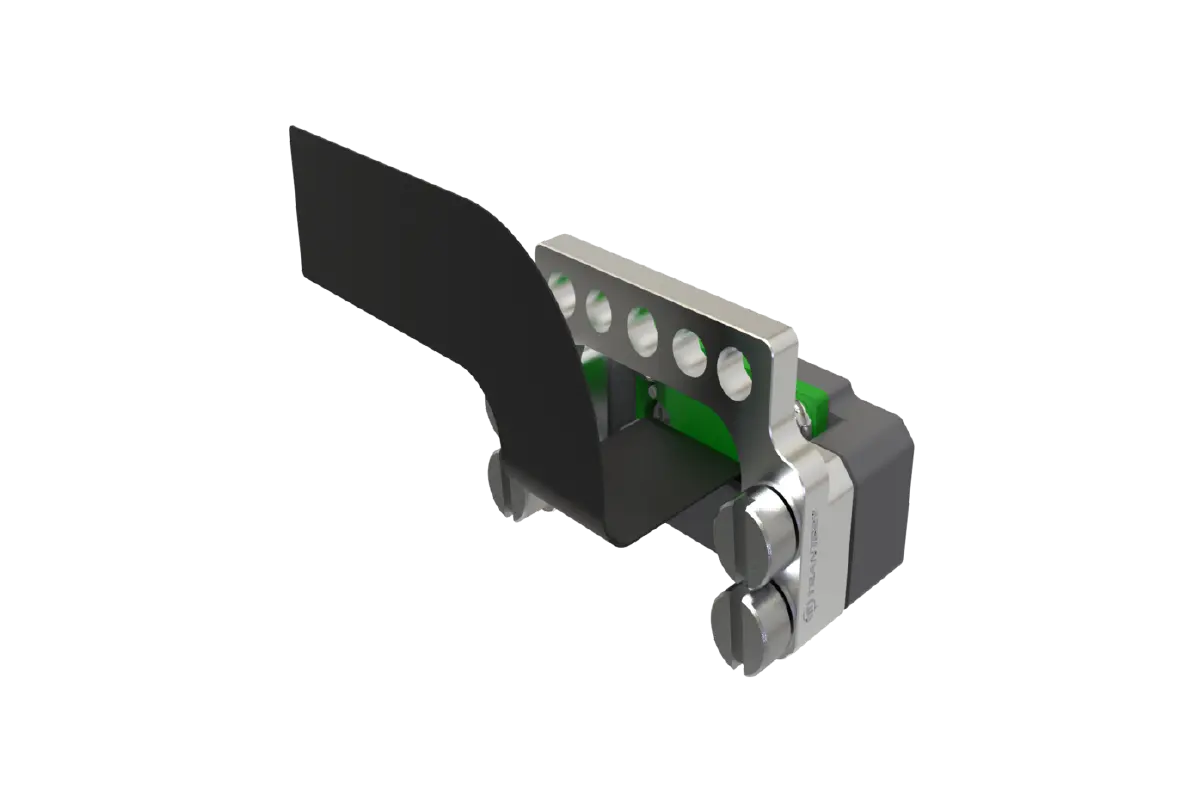

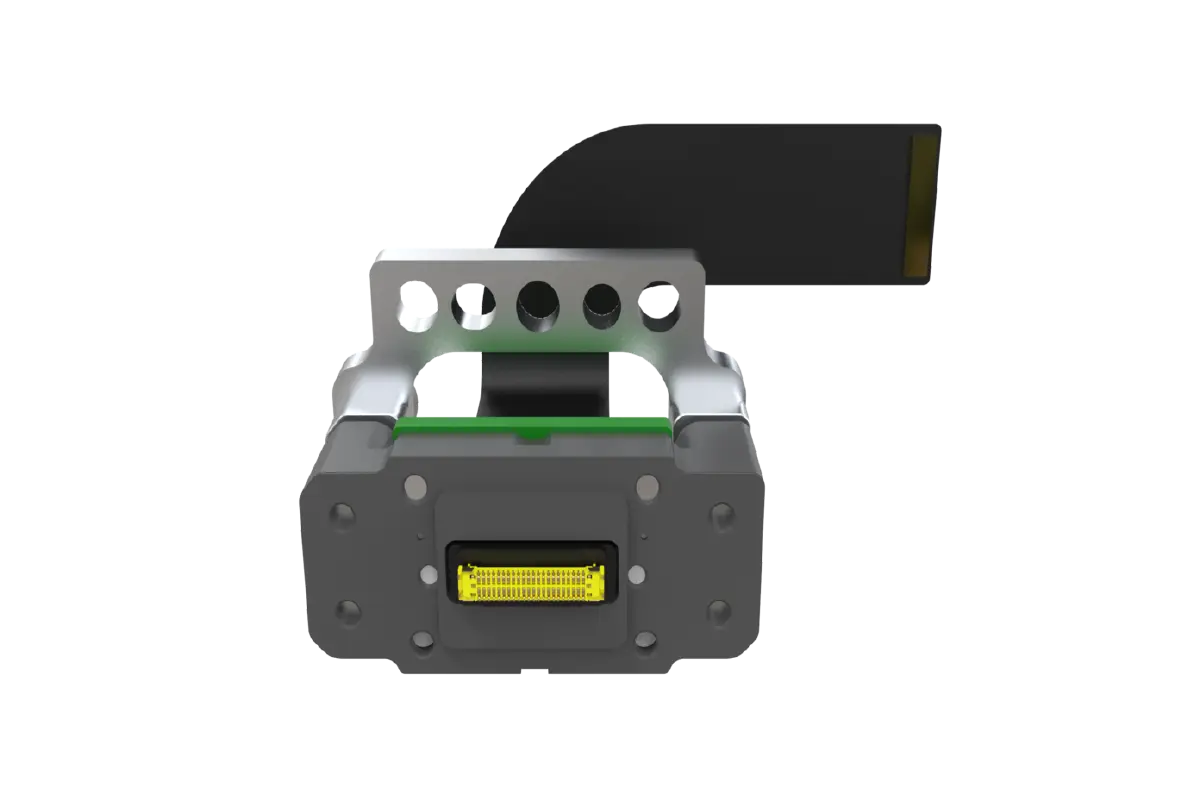

板对板连接器微针模组

微米探针

倚强的板对板连接器微针模组为板对板连接器提供探测接口,将传统的专用分线板转变为用于直流电平、模拟信号和射频信号(高达 10 GHz)的定制平台。倚强的连接器微针模组不仅有助于降低测试成本,还可以通过优化与连接器的接触来提供更高的测试效率。

特点

  • 精准对位
  • 客制化设计
  • 易于安装
  • 低成本和高生命周期

规格

连接器类型All kinds of connector
接点间距≥ 0.175mm
阻抗< 50mΩ (Pitch dependent)
温度-40 ~ 85℃
电流额定值0.5 ~ 2A

产品特点

  • 能依据连接器特性适配探针型号
  • 高稳定性的结构设计与优异的生命周期
  • 透过与连接器接触的优化达成更高的测试效率
1.3+
1.0
0.8
0.7
0.6
0.5
0.4
0.3
0.175
0.13
Pogo Pin
Pogo Blade
Wire Probe
实际案例

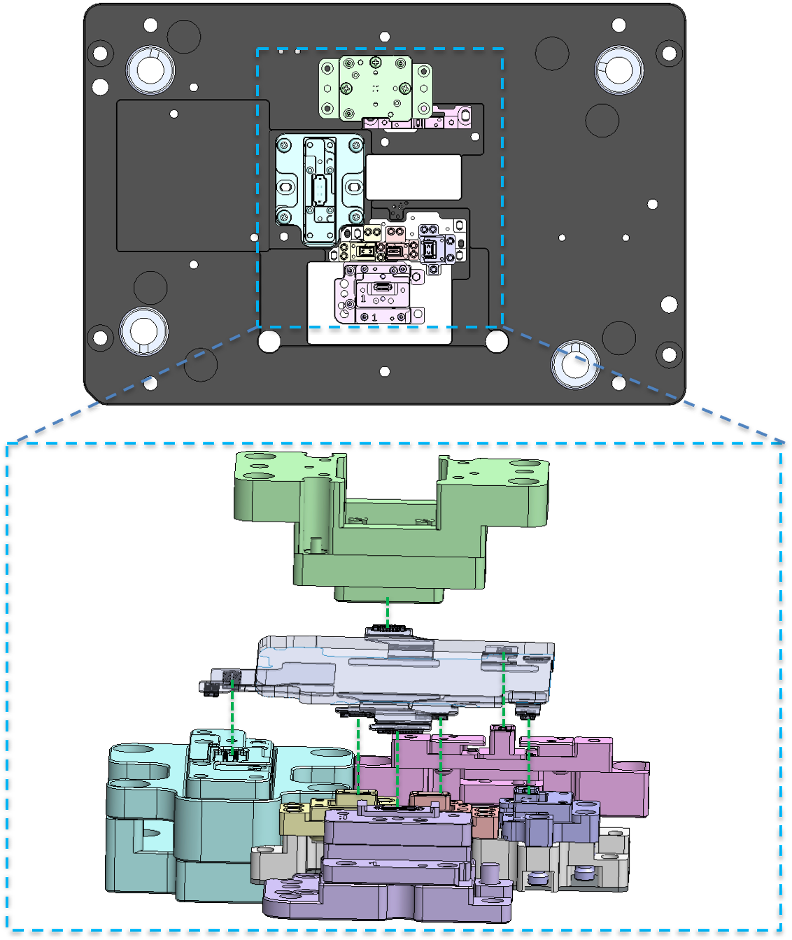

案例A: SiP+FPC

  • DUT Size:
    ≈ 38*64 mm (Include FPC)
    ≈ 32*34 mm
  • Pitch: ≈ 0.175
  • Numbers of Pogo
  • Block: 7 pcs (Pin& Blade)
  • Pogo pins on every Pogo Block: 10~64 Pin

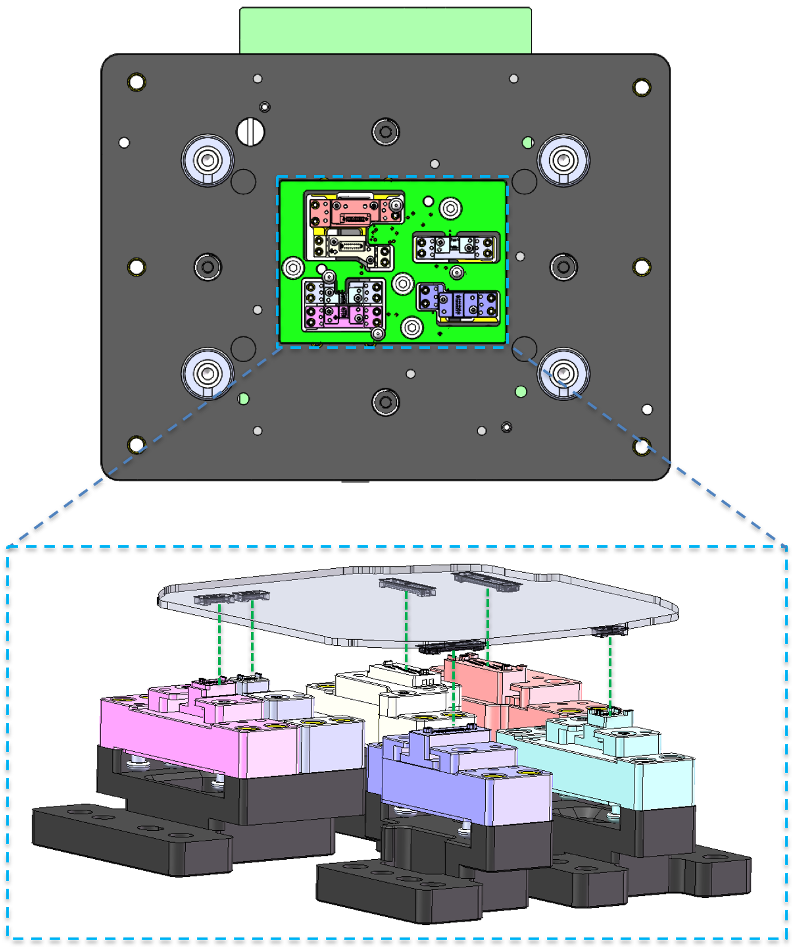

案例B: SiP Testing

  • DUT Size: ≈ 40*40 mm
  • Pitch: 0.35 mm
  • Numbers of Pogo Block: 6 pcs
  • Pogo pins on every Pogo Block: 8~ 34 pin

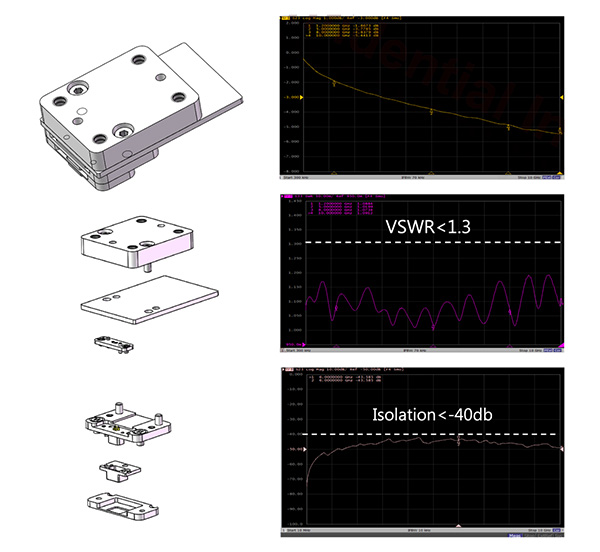

案例C: Coaxial pogo block

  • DUT Size: ≈ 10.5*40.5 mm
  • Pitch: 0.35 mm
  • Numbers of Pogo Block: 2 pcs
  • Pogo pins on every Pogo Block: 8 ~ 10 pin
  • RF S-para @ 10GHz:
    Insertion loss <6db (Include DUT)
    VSWR < 1.33
    Isolation < -40dB
